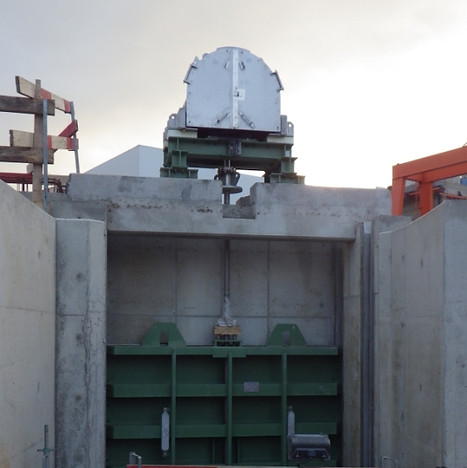

VANNES MURALES

FONCTION

  • Une vanne murale est un système de petite ou moyenne taille pour isoler une chambre et l’assécher ou pour couper ou réguler le débit.


  • Elles s’installent dans toutes les installations où l’eau alimente des canaux ou des chambres.


  • Elles sont manœuvrées sous charge.

DESCRIPTION

Les vannes murales sont installées soit en appui soit en traction.



Elles comportent :



  • Un siège fait de deux guidages latéraux, un seuil supérieur, un seuil inférieur, boulonné ou scellé dans l’ouvrage.

  • Un opercule mécano-soudé avec joints tout autour.

  • Un dispositif de levage manuel ou motorisé avec tige montante ou non.



Système d’étanchéité bidirectionnelle sur demande.



Les vannes murales BEAUDREY sont conformes à la norme DIN 19569. Conformité à BS 7775 ou AWWA C561 sur demande.

AVANTAGES

  • Simple et facile d’emploi

  • Economique

  • Excellente étanchéité (mieux que DIN 19569-4 ou AWWA C561)

  • Sans entretien.

DIMENSIONS

  • Largeur standard jusqu’à 2 m

  • Hauteur standard jusqu’à 2 m

  • Plus grandes largeurs sur demande.

  • Charge hydraulique maxi : 10m (plus sur demande)

OPTIONS D'INSTALLATION

Les vannes murales peuvent être :

  • En appui

  • En traction

  • Bidirectionnelles



Plusieurs options d’installation :



  • Montée dans des rainures ou plaquée sur le mur

  • Cadre ouvert ou fermé

  • Tige de levage montante ou pas.

MATERIAUX

Guides et opercules :



  • Acier inoxydable AISI 304L pour l’eau douce

  • Acier inoxydable AISI 316L, duplex ou super-duplex pour l’eau de mer



Vis de manœuvre :



  • Acier ou inox



Joints :

  • EPDM
