FILTRES "STATODYN"

PURPOSE

Le filtre sous pression « STATODYN » est installé sur une conduite.



Il arrête toutes les particules de taille supérieure à celle de l’élément filtrant.



Il est capable de traiter aussi d’assez gros débris (coquillages, moules, graviers, brindilles, feuilles, algues, etc.).



Il est auto-nettoyant.



Il s’utilise dans tous les cas où tout ou partie du débit nécessite une filtration plus fine.



Convient à l’irrigation.

DESCRIPTION

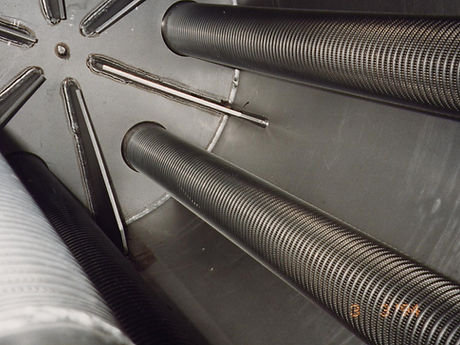

Le filtre STATODYN comporte un corps avec bride d’entrée, bride de sortie, les cartouches filtrantes et vannes de chasse.

L’eau rentre dans le corps, pénètre dans les cartouches filtrantes, traverse celles-ci puis ressort vers la conduite.

Quand la perte de charge s’accroit par le colmatage des débris, chaque cartouche est lavée tour-à-tour par mise à l’égout. Le débit violent ainsi créé emporte les débris. Ce sont les turbulences soigneusement engendrées par les proportions et la forme de chaque élément qui assurent la maîtrise du décolmatage.

Le cycle de lavage est déclenché soit par l’opérateur, soit périodiquement par une horloge ou par le signal de perte de charge du pressostat.

AVANTAGES

  • Economique et fiable

  • Compact et facile à installer (en coude ou en angle)

  • Aucun entretien (aucune pièce mécanique)

  • Faible perte de charge

  • Accepte les débris gros et petits (coquillages, etc.)

  • Livré assemblé

  • Qualifié et utilisé pour les circuits nucléaires de sécurité

ACCESSOIRES

  • Pressostat différentiel

  • Vannes de lavage motorisées

  • Coffret de contrôle

OPTIONS

  • Configuration en coude ou en ligne

  • Qualification sismique

TAILLES ET MAILLES

  • Débits jusqu’à 8000 m3/h

  • Modèles de DN80 à DN1000

  • Mailles standard de 2 à 0.3 mm

  • Pression de conception jusqu’à 16 bars (plus sur demande spéciale)

MATERIAUX

  • Corps de filtre :

    • Pour eau douce : acier au carbone ou acier inoxydable AISI 304L

    • Pour l’eau de mer : acier revêtu, acier inoxydable 316L, duplex ou super-duplex ; GRP pour certaines tailles

  • Pièces internes :

    • Pour l’eau douce : acier inoxydable AISI 304L.

    • Pour l’eau de mer : acier inoxydable AISI 316L duplex ou super-duplex
