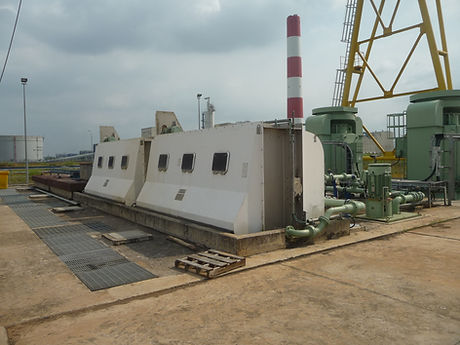

FILTRES A CHAINE A PASSAGE DIRECT

FONCTION

Les filtres à chaîne BEAUDREY s’installent dans une prise d’eau. Ils sont utilisés dans les centrales thermiques et nucléaires, les terminaux GNL, les dessalements, les usines chimiques, les stations d’eau potable ou d’irrigation.



Ils sont normalement installés derrière des grilles à barreaux et devant les pompes.



Les filtres à chaîne BEAUDREY arrêtent les petits débris contenus dans l’eau afin de préserver les utilisateurs à l’aval de toute obstruction ou salissure (condenseurs, échangeurs, circuits d’aspersion, membranes, etc.).



Les débris sont de tous types tels que poissons, crevettes, méduses, algues, feuilles, débris d’origine humaine, plastiques, etc.



Les filtres à chaîne BEAUDREY sont utilisés pour tous types d’eau (eau de mer, eau douce, eau recirculée, etc.). Les filtres BEAUDREY sont autonettoyants et leur fonctionnement peut être totalement automatique ou manuel.

DESCRIPTION

Installé dans une alvéole où l’eau à filtrer pénètre, le filtre à chaîne BEAUDREY est constitué d’une jeu de panneaux filtrants rectangulaires portés par deux chaines sans fin.


Les panneaux montent par la face amont et descendent par la face avale.


Les panneaux chargés de débris remontent au-dessus du plancher, passent au-dessus puis redescendent et passent devant une ou plusieurs rampes de lavage internes produisant une nappe plane de lavage qui projette les débris arrêtés dans un chéneau de recueil. L’eau de lavage s’écoule par un caniveau vers le système de collecte (panier, séparateur, etc.).


Les filtres sont normalement à l’arrêt et sont lavés périodiquement lors de leur colmatage. La rotation continue est possible.

AVANTAGES

  • Génie civil simplifié

  • Grande largeur de filtration (jusqu’à 5 m)

  • Capable de rotation rapide (jusqu’à 12 m/min)

  • Entretien très réduit compare à celui des machines concurrentes

  • Qualité de construction et robustesse

  • Apte à la qualification sismique

  • Système d’étanchéité efficace

  • Des centaines en service

ACCESSOIRES

  • Circuit de lavage

  • Mesure de perte de charge

  • Armoire de contrôle

  • Grilles à barreaux en amont, espacement de 20 à 75 mm

  • Batardeau d’assèchement

  • Système de collecte de détritus

TAILLES ET MAILLES

  • Vide de maille :

    • de 3x3mm à 10x10mm


  • Hauteur totale et marnage :

    • pas de limite en pratique


  • Largeur utile :

    • de 0.6m à 4m.

    • Plus sur demande.


  • Débits :

    • jusqu’à 70000 m3/h

OPTIONS

  • Deux ou trois vitesses (> 12 m/min)

  • Qualification sismique

  • Godets de relevage de méduses

  • Elément filtrant anti-fibre

  • Elément filtrant spécial pour méduses

  • Protection cathodique sacrificielle ou impose

  • Lavage basse pression pour poisons

  • Système de protection totale de poissons “Scoop-a-fish”

MATERIAUX

  • Charpente, cadres de panneaux :

    • Acier peint ou AISI 304L pour l’eau douce.

    • Acier inoxydable 316L, duplex ou super-duplex pour l’eau de mer


  • Eléments filtrants :

    • Toiles métalliques en AISI 304L, 316L, duplex ou super-duplex selon le cas.

    • Composite pour le NoclingTM


  • Arbre supérieur et tourteaux :

    • Acier peint, acier inoxydable AISI 304L, 316L, duplex ou super-duplex selon le cas.


  • Maillons de chaîne :

    • Acier mi-dur, duplex ou super-duplex selon les cas.


  • Boulonnerie :

    • Acier ou A2 pour l’eau douce ;

    • A4, duplex ou super-duplex pour l’eau de mer.
